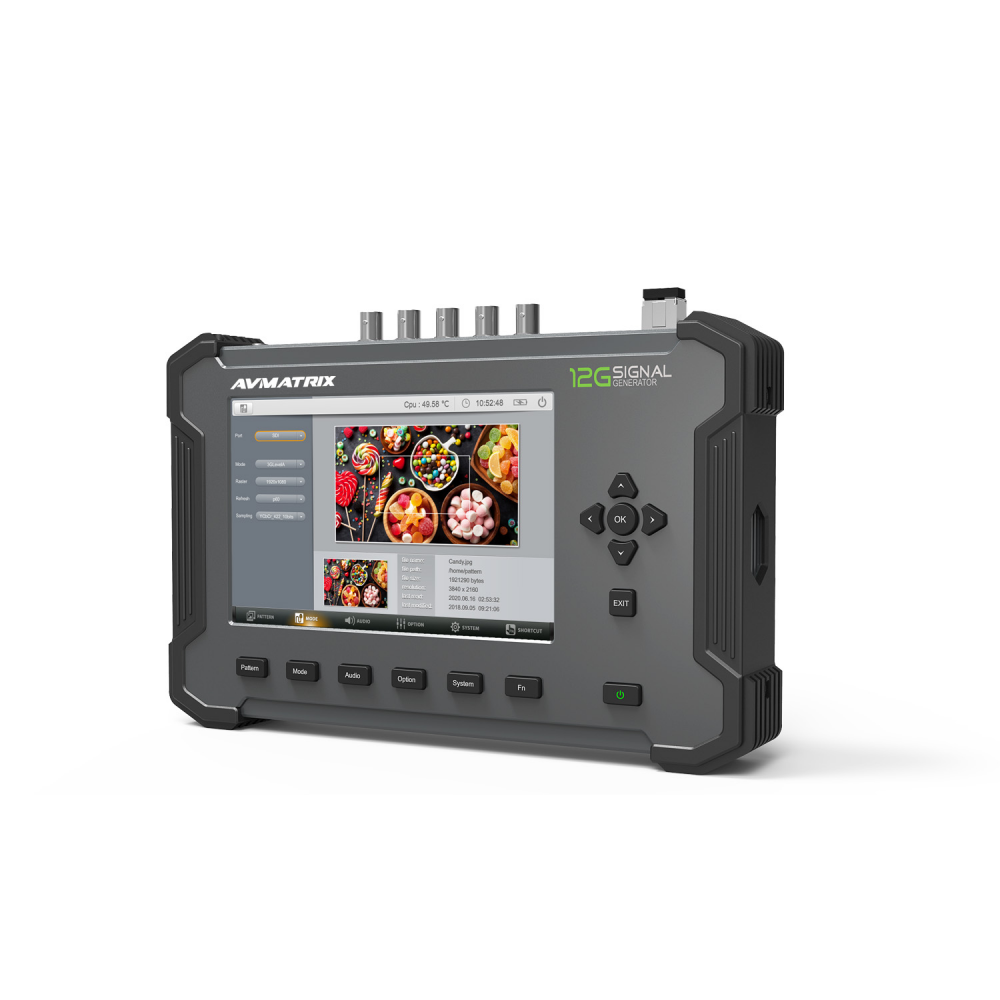

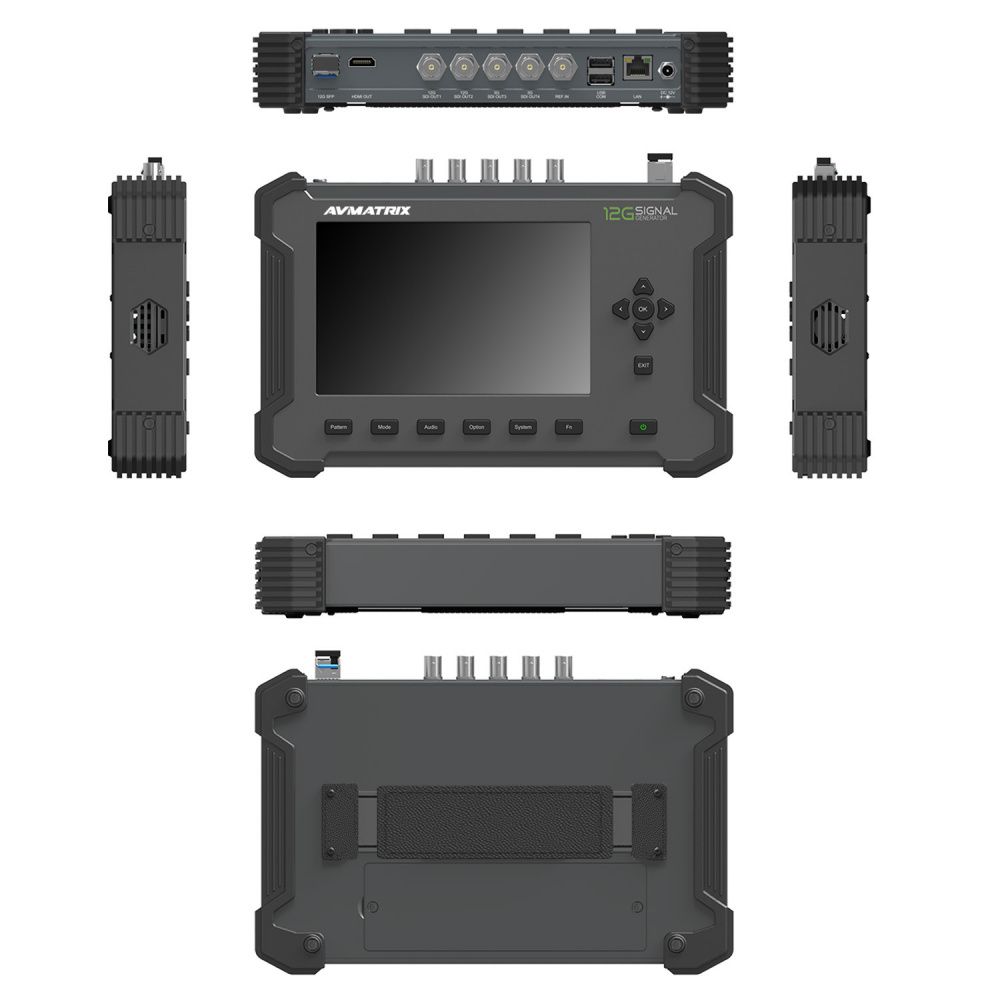

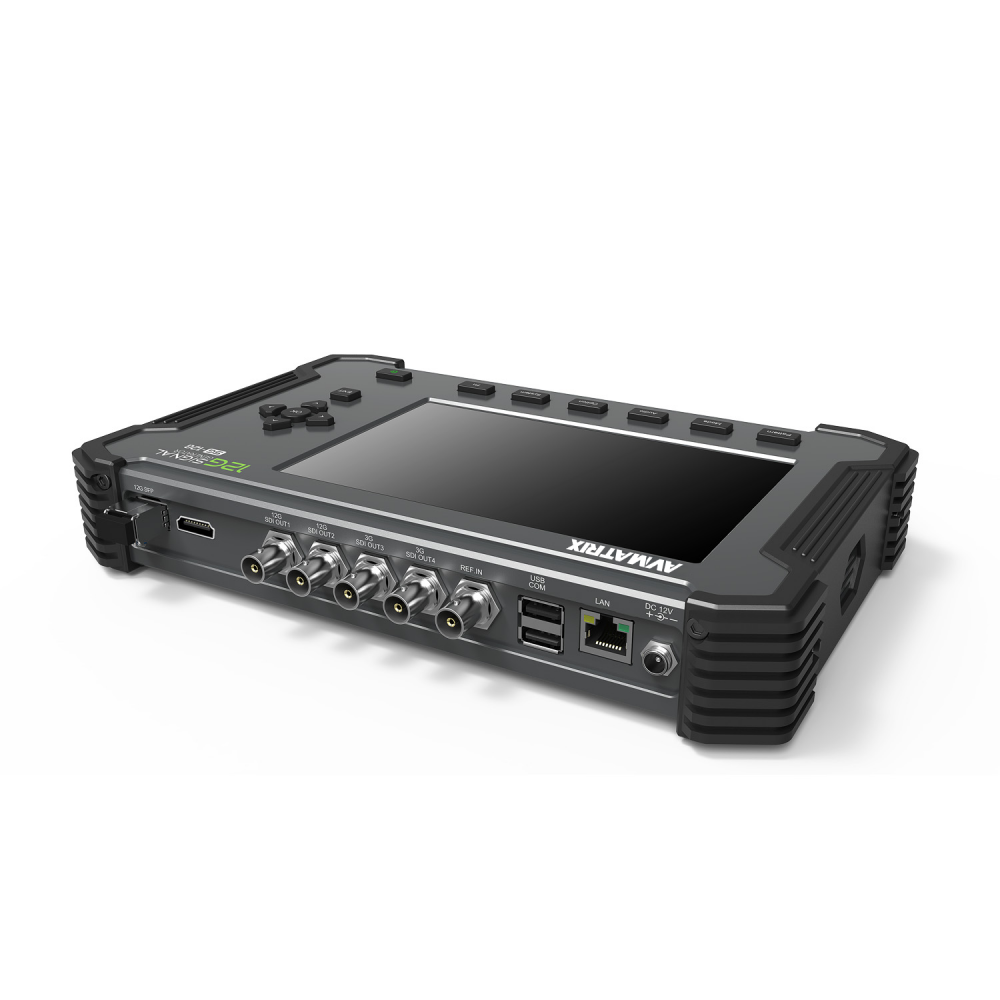

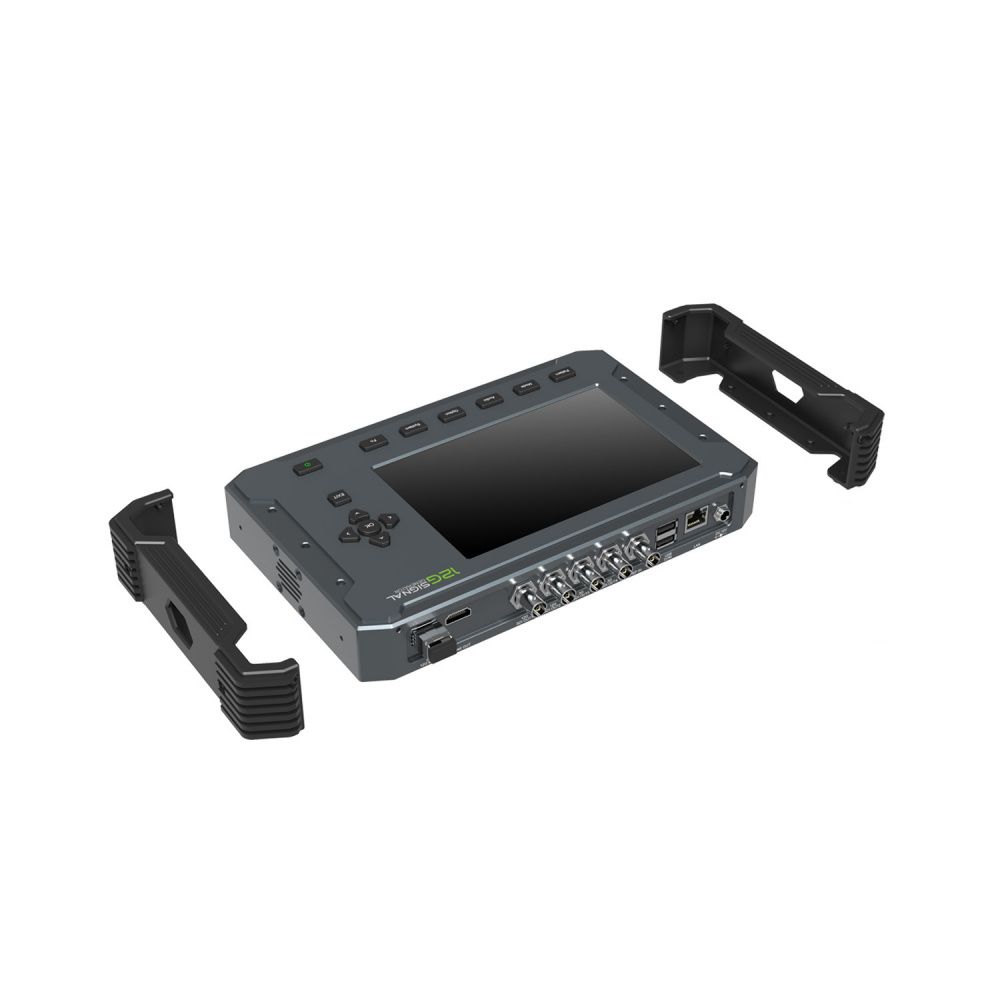

Генератор тестовых сигналов AVMATRIX PG 4K 12G-SDI 4K HDMI
В наличии: 1 шт
(042) Москва-1 - 1 шт
Артикул:
DD0042-136957
Генератор тестовых сигналов AVMATRIX PG 4K 12G-SDI 4K HDMI
Генератор тестовых сигналов.
Артикул:
DD0042-136957
Краткое описание:
Генератор тестовых сигналов.
Все характеристики
1 143 690 Р
В наличии 1 шт
(042) Москва-1 - 1 шт
Характеристики
Описание
Характеристики
Экран
7” IPS
Физическое разрешение
1280х800
Соотношение сторон
16:10
Яркость
400 cd/m²
Контраст
800:1
Угол обзора
178˚/178˚ (H/V)
Внешняя синхронизация (REF)
1
USB
2
12G-SD
I 2
3G-SDI
2
HDMI
1
Оптический
1 (опциональный модуль)
Ток потребления (А)
≤2,3 (12 В)
Диапазон напряжений
DC 10-15 В
Потребляемая мощность
≤27 Вт
Встроенная батарея
5000 мАч
Рабочая температура
-10˚С÷60˚С
Температура хранения
-30˚С÷70˚С
Габариты(ДШГ)
264х169х42 мм
Вес
3 кг
Описание
Генератор тестовых сигналов.
Измерительные паттерны
Тестирование цветовой температуры и оттенков серого монитора с различными типами шаблонов: цветные полосы, монохромный дисплей и пользовательские изображения. Предустановленные и импортируемые шаблоны Castom и Picture
Castom: свободно создавайте любое цветное изображение, основанное на двух различных цветовых пространствах - RGB или YCbCr. Picture: множество предустановленных шаблонов и пользовательских изображений, импортируемых в генератор для удовлетворения различных требований тестирования.
Совместимость сигналов
Поддерживает сигналы SD, HD, 3G, 6G, 12G-SDI и 4K HDMI; интерфейсы SDI, Fiber и HDMI до 4K 60Hz. Преобразование SDI между различными структурами соединения, SQD и 2Sl.
Параметры формата выхода
Выбор между 12G-SDI / 6G-SDI / 3G-SDI / HD-SDI / SD-SDI и форматом сигнала HDMI
Различные варианты разрешения, соответствующие различным режимам
Различные частоты развертки, соответствующие различным режимам и растру
Различные частоты дискретизации GBR и YCbCr для вышеуказанных опций
Цветовая гамма может быть изменена между ограниченной и полной
Выход аудио
Полноценные инструменты вывода звука обеспечивают поддержку до 8 или 16 встроенных каналов аудио AES /EBU в диапазоне от -60 дБ до 0 дБ. С частотой от 20 до 20000 Гц.
16-канальный SDI аудио в диапазоне от CH0 до CH15
8-канальный HDMI аудио в диапазоне от CH1 до CH8
Варианты фазы – значения параметров 0, 90, 180 и 270 для фазы сигнала
Параметры DB(-) уровня сигнала могут быть настроены пользователем в диапазоне от -60 дБ до 0 дБ
Варианты коммутации Off, On, All Off – опции выбора каналов для 8- или 16-канального звука
Параметры частоты могут быть настроены пользователями в диапазоне от 20 до 20000 Гц
Дополнительные опции
Для различных применений устройство предлагает различные функции в разделе “Option”: оверлей, вывод тайм-кода, внешняя синхронизация, HDR, данные EDID и Closed Captions, что позволит пользователям анализировать различные сигналы и форматы.
Тест Ring Type (круг) – опция для функции оверлея.
Индикатор тайм-кода – опция индикации тайм-кода для функции оверлея.
Тип символов для функции оверлея – ввод текста будет отображаться в позиции, определенной координатами по осям X и Y, которые могут быть предварительно заданы.
Опция скрытых субтитров
Направление движения – может быть настроено 3 пресета перемещений с 4 направлениями и предпочтительными этапами.
Тайм-код – поддерживает линейный (LTC) и вертикальный тайм-код (VITC).
Внешняя синхронизация – выходные сигналы HDMI и SDI могут быть синхронизированы с внешним сигналом.
Функция HDR – поддерживает типы протоколов HLG и SMPTE, также можно импортировать до 10 пользовательских типов HDR.
HDMI EDID – после подключения сигнала HDMl можно считывать информацию о сигнале порта HDMI.
Быстрый доступ
Назначаемые пользователем функции в виде ярлыков для большего удобства. Поддерживается более ста функций быстрого доступа, для экономии времени и высокой эффективности при тестировании пользователи могут управлять функциями быстрого доступа через Add, Del, Replace и Output.
Особенности:
12G-SDI (4K 60Hz) single link, dual link, quad link (SQD/ 2SI)
Поддержка 6G-SDI, 3G-SDI level A и level B
Поддержка выходов видео 4k HDMI 2.0
Оптоволоконный выход сигнала 12G-SDI (опция SFP)
Генерация до 16-ти каналов звука, вложенных в сигнал SDI
Встроенные тестовые шаблоны: Color bar, pathology patterns, monochrome и т.д.
USB-порт для импорта шаблонов
Тесты: оверлей Ring Type (круг), тайм- кода, тест тайм-кода и динамический тест
Вход внешней синхронизации (Ref)
Комплектация:
Генератор тестовых сигналов AVMATRIX PG 4K 12G-SDI 4K HDMI
Адаптер питания 12 В, 3А
Водонепроницаемый кейс
Руководство по эксплуатации и гарантийный талон
