Артикул:
DD0173-123725
Нет в наличии
Коммутатор BLACKMAGIC DESIGN VIDEOHUB 20X20 12G
Коммутатор.
Все характеристики
Артикул:
DD0173-123725
Коммутатор BLACKMAGIC DESIGN VIDEOHUB 20X20 12G
Коммутатор.
Все характеристики
Нет в наличии
Характеристики
Описание
Характеристики
Тип
20x20
Общие характеристики
Габаритные размеры, (ШхВхГ)мм
482 х 160 х 44
Вес
2 кг
Потребляемая мощность
34 Вт
Электропитание переменным током
Требуется кабель IEC. Вход 100-240 В переменного тока
Защита от сбоев питания
Все настройки коммутатора сохраняются в памяти и немедленно восстанавливаются при возобновлении питания
Рабочая температура в градусах цельсия
от 0° до 40° C
Температура хранения в градусах цельсия
от -20° до 45° C
Относительная влажность
от 0% до 90% (без конденсации)

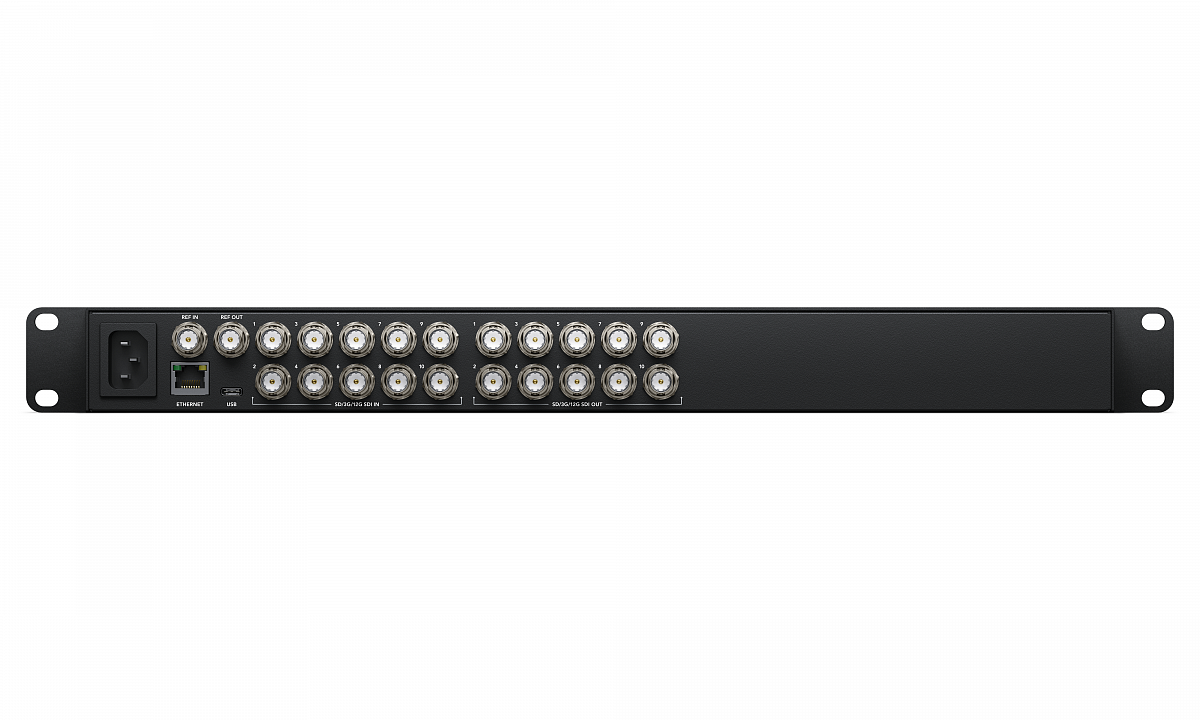

Разъемы
Скорость передачи через SDI
DVB-ASI,270 МБит/с, 1,5/3/6 Гбит/с
Видеовходы SDI
20
Видеовыходы SDI
20
Регенерация SDI-сигнала
На всех выходах SDI
Синхровход
Tri-Sync или Blackburst
Порт последовательного соединения
RJ-7 RS-422
Скорость передачи данных
Автоматическое определение стандартов SD, HD и 6G-SDI. Одновременная маршрутизация видео в форматах 4K, HD, SD и DVB-ASI
Управление коммутатором с передней панели
21 кнопка для локального управления. Шесть кнопок и ручка прокрутки для управления с помощью ЖК-дисплея либо через порт RJ45 по протоколу Ethernet
Повторная синхронизация на входе
Нет
Подключение панели управления
Ethernet
Управление коммутатором через порт RS-422
Один вход для переключения направлений коммутации
Стандарты и форматы
Форматы SD
525i/59,94 NTSC, 625i/50 PAL
Форматы HD
720p/50/59,94/60 1080p/23,98/24/25/29,97/30/50/59,94/60 1080PsF/23,98/24/25/29,97/30 1080i/50/59,94/60
Форматы 2K
2K DCI 23,98p/24p/25p, 2K DCI 23,98PsF/24PsF/25PsF
Форматы 4K
4K DCI/23,98p/24p/25p
Форматы Ultra HD
2160p/23,98/24/25/29,97/30
Интерфейс SDI
В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A и Level B, ITU-R BT.656 и ITU-R BT.601
Частота выборки SDI-изображения
4:2:2 и 4:4:4
Дискретизация SDI-звука
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Автоматическое переключение SDI
Поддержка разных стандартов на каждом входе с автоматическим переключением между SD-SDI, HD‑SDI, 6G-SDI и DVB-ASI
Поддержка метаданных через SDI
Определение дополнительных данных в полезной видеонагрузке по стандарту SMPTE 352M
Цветовое разрешение
4:2:2 и 4:4:4, 10 бит
Цветовое пространство
YUV или RGB
Управление

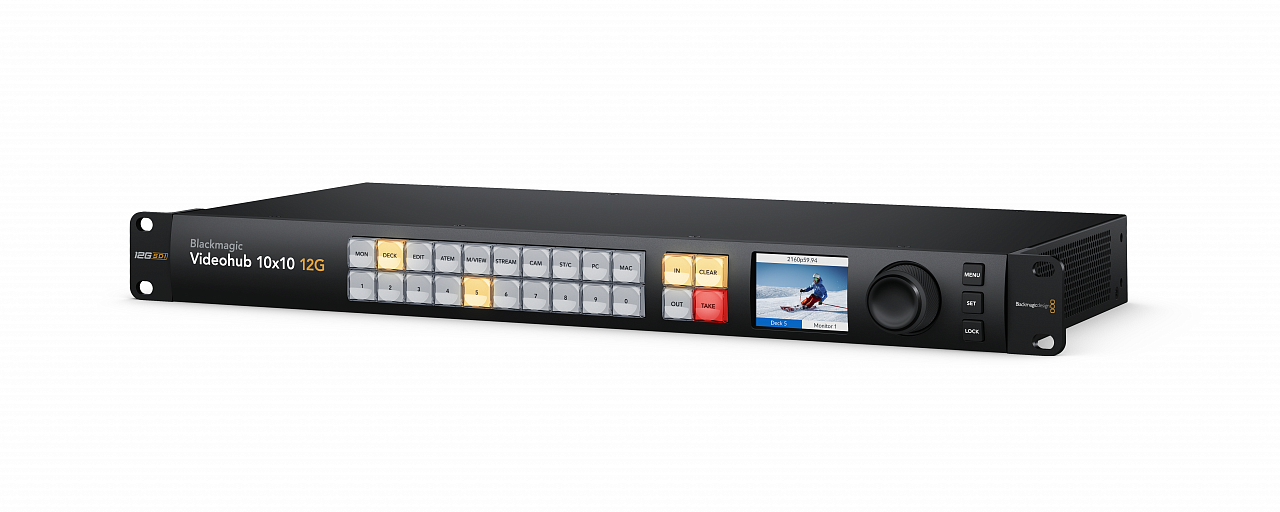

Встроенная панель управления
20 кнопок для локального управления. Шесть кнопок и ручка прокрутки для работы с меню. Цветной дисплей размером 2,2 дюйма
Внешняя панель управления
В комплект поставки входит программная панель управления коммутатором на платформах Mac и Windows. Совместимость с аппаратными панелями Blackmagic Smart Control и Master Control. Поддержка Blackmagic Videohub SDK и Ehternet Videohub Control Protocol
Программная панель управления
В комплект поставки входит бесплатное ПО для управления коммутатором на платформах Windows™ и Mac™
Дисплей
Дисплей
Встроенный ЖК-дисплей для просмотра видео и настроек меню
Программное обеспечение
Обновление программного обеспечения
Через USB
Настройка
Через ЖК-дисплей или порт RJ45 Ethernet, через порт USB 2.0 для установки IP-адреса
Операционные системы
Mac 10.14 Mojave, Mac 10.15 Catalina или более поздняя версия, Windows 8.1 и 10
Описание
Коммутатор.
