Контроллер управления PRESTEL CP-RS8
Контроллер системы управления.
Все характеристики
Артикул:
DD0179-137337
Контроллер управления PRESTEL CP-RS8
Контроллер системы управления.
Все характеристики
В наличии 3 шт
(179) Москва - 3 шт
Характеристики
Описание
Документы (1)
Характеристики
ЦП
ARM Cortex-A53 1.8G ГГц
Операционная система
Android 9
Оперативная память
2 ГБ DDR4 RAM
Флэш-память
EMMC 8 ГБ
Светодиоды
1 × обучаемый ИК-светодиод, 1 × индикатор питания, 1 × индикатор локальной сети, 1 × светодиодный индикатор состояния, 8 светодиодов TX, 8 светодиодов RX, 8 × ИК/последовательных светодиодов, 8 светодиодов реле, 8 светодиодов ввода/вывода
COM1/2/3/4
4 × 9-контактных разъема Phoenix, для двусторонней связи RS-232/422/485 последовательная передача данных
COM5/6/7/8
4 × 3-контактных разъема Phoenix для последовательной передачи данных RS-232
IR-SERIAL OUTPUT
2 × 8-контактных разъема Phoenix, для ИК-передачи или односторонней последовательной передачи данных RS-232
RELAY OUTPUT
2 × 8-контактных разъема Phoenix, низковольтные реле, изолированные, нормально разомкнутые, переключение до 30 В постоянного тока/125 В переменного тока
DIGITAL I/O
2 × 5-контактных разъема Phoenix для ввода цифрового сигнала
LAN
Стандартный интерфейс 10M/100M/1000M Ethernet RJ45
USB
1 × USB TYPE A (функция зарезервирована)
COMPUTER
1 × USB TYPE B
H-NET
1 × 4-контактный разъем Phoenix, интерфейс частной шины (функция зарезервирована)
RESET
1 × СБРОС, для восстановления заводских настроек
IR
1 × обучаемый ИК-порт
Питание
110~220В 50/60Гц переменного тока / 1 А
Потребляемая мощность
55 Вт (48 Вт для внешних источников питания, подключенных через порт H-NET.)
Размеры
440 мм (Ш) × 200 мм (Г) × 44 мм (В)
Корпус
Металлический корпус с передней панелью из алюминиевого сплава
Цвет
Черный
Вес
2.1 кг
Рабочая температура
0°С ~ 40°С
Относительная влажность
10~90% (без конденсации)
Описание
Контроллер, предназначенный для использования в центрах управления, автоматизированных офисных системах, мультимедийных комнатах и системах умный дом.
Особенности контроллера Prestel CP-RS8
Универсальная система управления
ARM Cortex-A53 1,8 ГГц, ОС Android 9
8 x двунаправленных портов RS-232 для подключения матриц, проекторов и других аудио/видео устройств
8 односторонних ИК-портов для подключения DVD, телевизоров или другой бытовой техники
8 x реле для управления освещением, дверями или шторами
8 x цифровых входов для приема сигналов датчиков
1 порт Gigabit Ethernet
Контроль всех IP-устройства
Стандартные отраслевые протоколы связи
Внутренние часы реального времени
Простота настройки (средства программирования для Windows и разработки графического интерфейса)
Стандартный размер стойки 1U
Поддержка сброса до заводских настроек

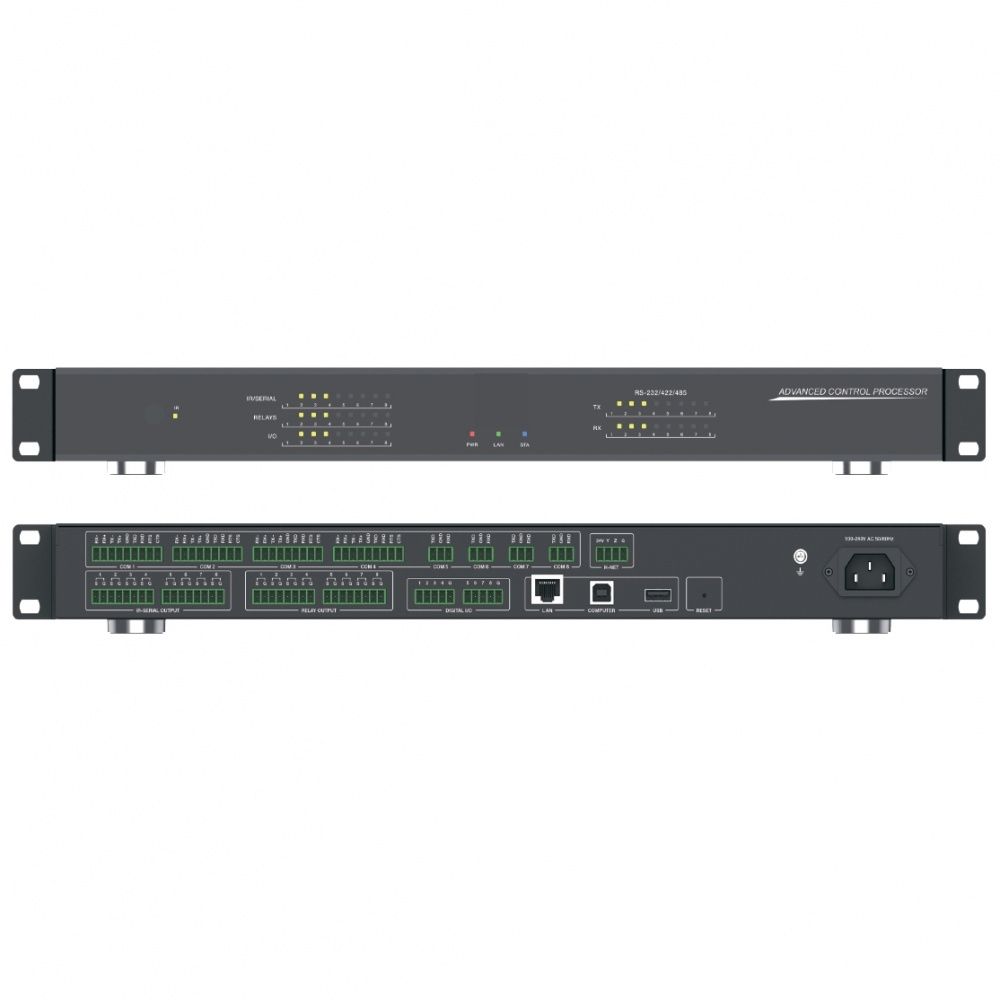

Передняя панель контроллера Prestel CP-RS8
1 - Индикатор приема ИК-команд. Желтый светодиод мигает, когда принимается ИК-волна, или светодиод не горит.
2 - 8 светодиодов, каждый из которых мигает желтым цветом, указывая на то, что соответствующий ИК/последовательный порт получает данные, или светодиод не горит.
3 - 8 светодиодов, каждый из которых загорается желтым цветом, указывая на то, что соответствующий релейный порт закрыт, или светодиод не горит.
4 - 8 светодиодов, каждый из которых мигает желтым цветом, указывая на то, что соответствующий порт вода-вывода получает сигнал, или светодиод не горит.
5 - Индикатор питания.
6 - Зеленый светодиод загорается, когда контроллер подключается к сети, мигает, когда использует сетевые протоколы для передачи данных.
7 - Синий светодиод горит, когда устройство работает после загрузки правильно, мигает для сброса настроек.
8 - 8 светодиодов, каждый из которых мигает, когда соответствующий порт TX передает данные, или светодиод не горит.
9 - 8 светодиодов, каждый из которых мигает, когда соответствующий порт RX получает данные, или светодиод не горит.
Интерфейсы на задней панели контроллера Prestel CP-RS8
1 - Контроллер оснащен 4 наборами программируемых двухсторонних многорежимных последовательных портов, каждый из которых представляет собой 3,5-мм 9-контактный разъем Phoenix (вилка), совместимый с протоколами связи RS232, RS232+Hardware Flow, RS485 и RS422 и поддерживающий настройку 8 скоростей передачи в диапазоне 2400-115200 бит/с.
2 - Контроллер имеет 4 набора программируемых одномодовых последовательных портов, каждый из которых представляет собой 3,5-мм 3-контактный разъем Phoenix (вилка), совместимый с протоколом связи RS232 и поддерживающий настройку 8 скоростей передачи в диапазоне 2400-115200 бит/с. Выводы портов RS232: PIN1 для TXD, PIN2 для GND и PIN3 для RXD.
3 - Зарезервированный интерфейс частной шины.
4 - Используется для подключения заземления или заземляющего провода стойки.
5 - Порт источника питания, используемый для подключения к внешнему источнику переменного тока 220 В/10 А.
6 - Перезагрузка: когда устройство загрузится, нажмите и удерживайте кнопку RESET в течение более 1 с менее 5 с, затем отпустите ее, светодиод STA на передней панели мигнет три раза, указывая на то, что устройство будет перезагружено. Пользовательские проекты не будут автоматически загружаться в контроллер после перезагрузки.
Сброс: когда устройство загружается, нажмите и удерживайте кнопку RESET более 5 секунд, затем отпустите ее, светодиоды LAN и STA на передней панели одновременно мигнут 5 раз, указывая на то, что устройство собирается восстановить заводские настройки по умолчанию. Затем контроллер будет включен DHCP с предварительно установленными датой, временем и начальным паролем для входа (admin). К этому времени потребуется перенастройка устройства, и пользовательские проекты не будут удалены при сбросе настроек.
7 - Зарезервированный порт для расширения функций.
8 - Зарезервированный порт для тестовой отладки.
9 - Контроллер предоставляет стандартный интерфейс 10M/100M/1000M Ethernet RJ45 с автоматически согласованной скоростью по умолчанию для подключения устройств, загрузки и выгрузки проектов, сетевой связи и отладки. Контроллер загружается с включенным DHCP по умолчанию. После включения питания, когда контроллер подключается к сети, где нет маршрутизатора для назначения IP-адресов, контроллер примет предварительно установленный IP-адрес 192.168.0.101. Если в той же сети присутствует маршрутизатор, маршрутизатор назначит контроллеру IP-адрес через три минуты, и предварительно установленный IP-адрес станет недействительным. Примечание. Если после включения контроллера включен DHCP, маршрутизатор (если он подключен к той же сети) назначит IP-адрес контроллеру. Если в это время сеть отключена, контроллер не сможет предварительно установить IP-адрес, и его IP-адрес будет 0.0.0.0. Если требуется предварительно установленный IP-адрес, вам необходимо выключить контроллер, а затем включите его. Если он находится в режиме статического IP-адреса после включения питания, контроллер также не будет предварительно устанавливать IP-адрес. Если нет повторной отправки маршрутизатора, вы можете подключить свой ПК к порту LAN контроллера и изменить IP-адрес ПК в диапазоне 192.168.0.X, тогда ПК предварительно установит IP-адрес для контроллера в три минут для передачи данных.
10 - 8-канальный входной интерфейс с сухими контактами GPIO с диапазоном напряжения 0 ~ 24 В для сбора сигналов цифрового уровня, способный воспринимать сигналы низкого уровня.
11 - Контроллер оснащен 8 наборами релейных 2-контактных разъемов phoenix; каждое реле изолировано и нормально разомкнуто, и может переключать до 2A 30VDC / 1A 125VAC пик. Разъем не поддерживает выход напряжения.
12 - Контроллер оснащен 8 наборами многорежимных 2-контактных разъемов phoenix для ИК-передачи или одностороннего вывода последовательного сигнала. Порты могут подключаться к устройствам с уровнем сигнала 0-5 В в режиме RS232. Левый контакт для ИК/последовательных данных, правый для сигнала GND. Рабочий режим IR-Serial программируется: в режиме ИК-передачи, длина выходной ИК-волны находится в пределах 20-60 Кц. В режиме одностороннего последовательного вывода данных левый контакт предназначен для TXD, правый — для GND, и оба настраиваются в программе.
