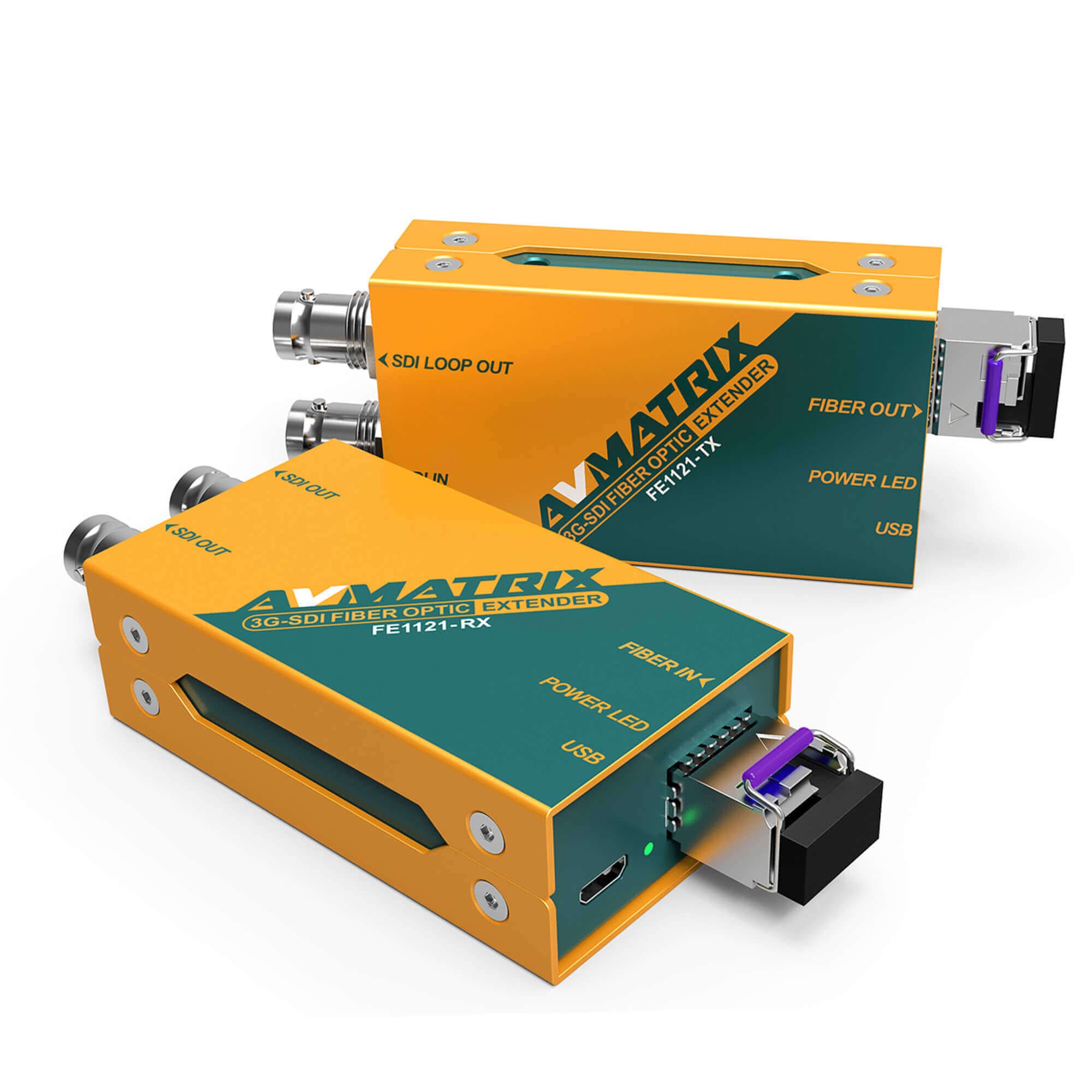

Волоконно-оптический удлинитель FE1121 3G-SDI представляет собой комплект из передатчика и приемника, поддерживающий одномодовые LC симплексные волоконные линии. Это устройства в миниатюрном исполнении, которые поддерживает все форматы SDI с разрешением до 1080p со звуком и метаданными, а также поддерживает уровни A и B SDI интерфейса. Он оснащен проходным SDI-выходом для передатчика и двумя SDI-выходами приемника и поддерживает сигналы 3G / HD / SD SDI. Многомодовое волокно также можно использовать, но на более коротких расстояниях.

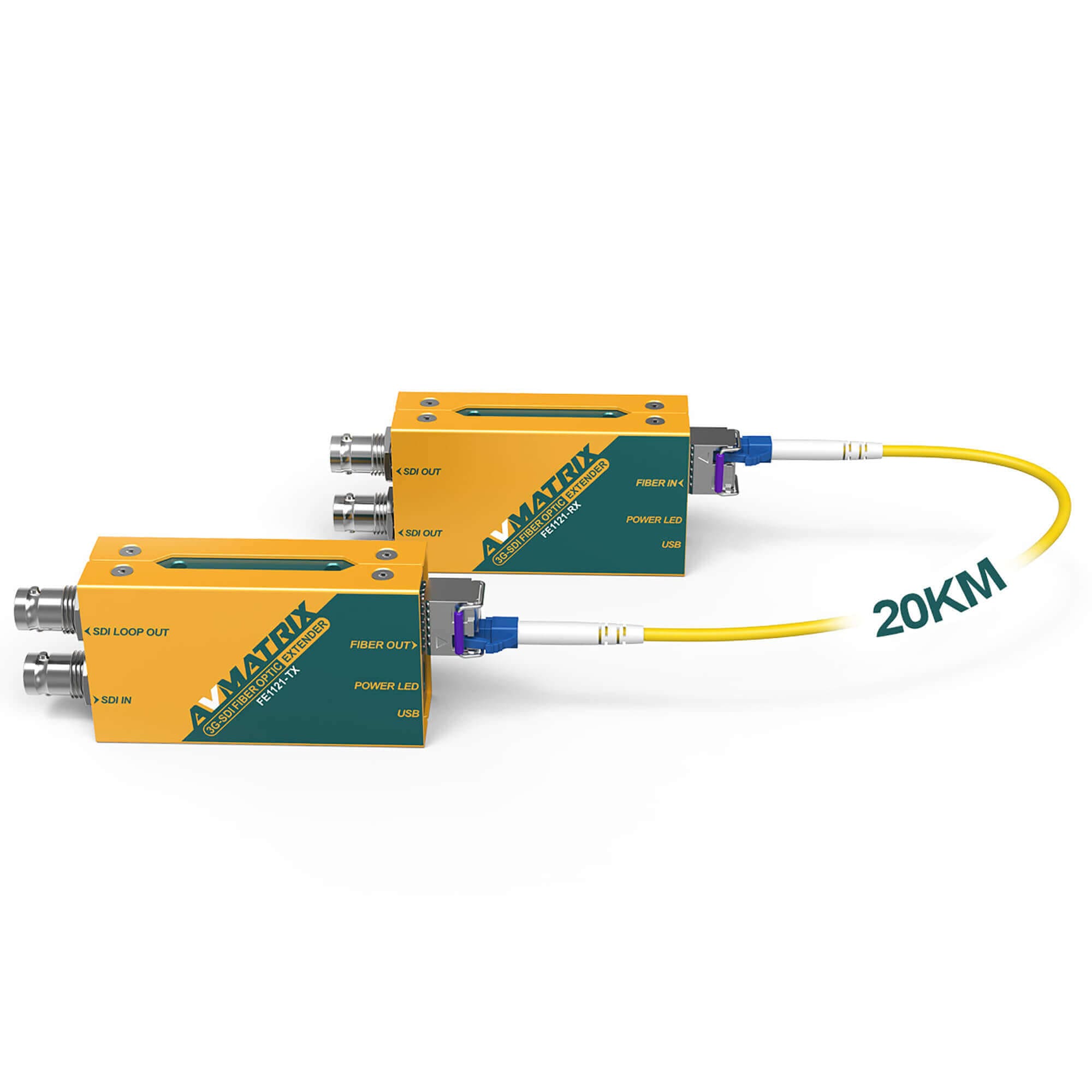

Передача до 20 км
Волоконно-оптический удлинитель FE1121 3G-SDI поддерживает одномодовые LC симплексные волоконные линии длиной до 20 км.

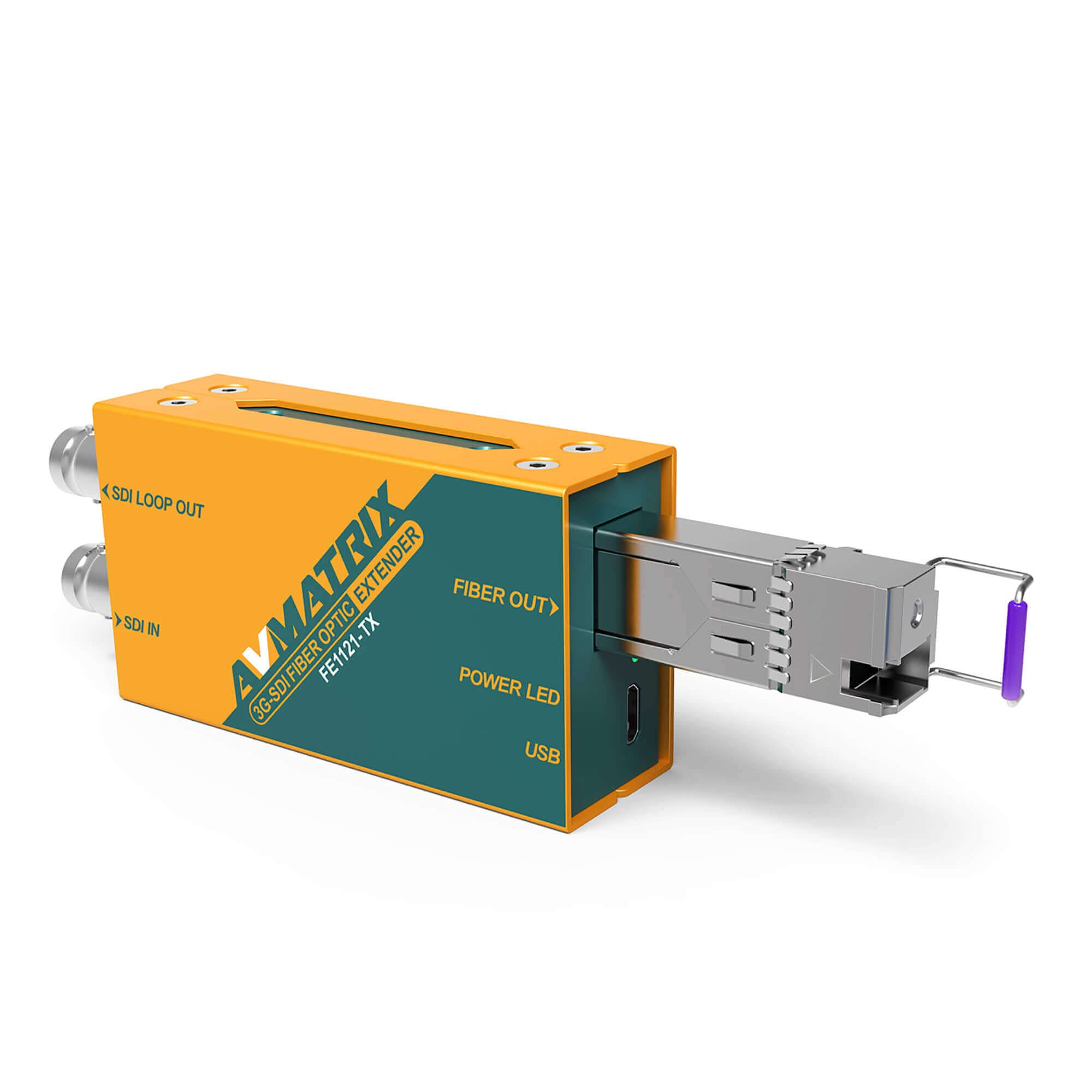

Модуль SFP с разъемом LC
В волоконном удлинителе используется конструкция SFP с возможностью горячего подключения и LC-разъемом. Вы можете заменить модуль в любое время и в любом месте. Он предназначен для передачи данных со скоростью от 50 Мбит/с до 3 Гбит/с, совместим с SFP MSA, SFF-8472 и SMPTE 297M—2006.
Компенсация потерь и восстановление сигнала SDI
Компенсация потерь на входе SDI и восстановление сигнала на выходах SDI для максимальной передачи до 120 м для 3G и 140 м для HD-SDI. Это обеспечивает качественную передачу и улучшает показатели глазковой диаграммы, а также обеспечивает полную совместимость с форматами 3G уровней A и B.

Основные характеристики:

Дальность передачи 20 км
Поддержка 3 Гбит уровня A и уровня B (все форматы)
Оптоволоконный передатчик и приемник SFP/ LC
Компенсация потерь и восстановление сигнала SDI
3G-SDI вход и проходной выход на передатчике

Общие характеристики:

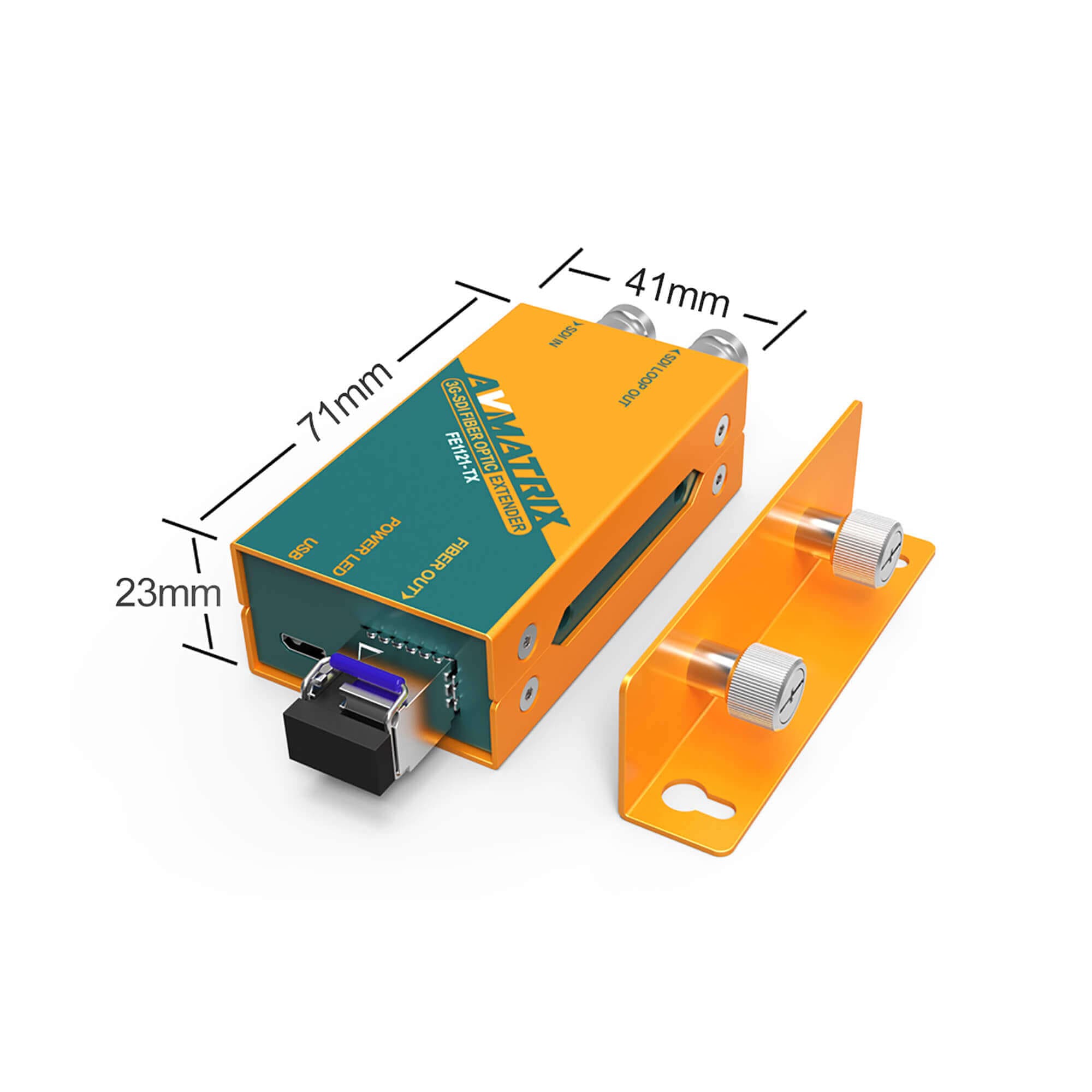

Габаритные размеры, (ШхВхГ)мм: 71×41×23
Вес: 200 г+200 г
Возможности электропитания и окружающей среды
Питание: Micro USB
DC 3.3-5В
Потребляемая мощность: Передатчик: 1.5 Вт, Приемник: 1.5 Вт
Рабочая температура в градусах цельсия: от 0° до 60° C
Температура хранения в градусах цельсия: от -20 до -70 °C
Относительная влажность: 0%~90% без конденсата

Интерфейсы Видео

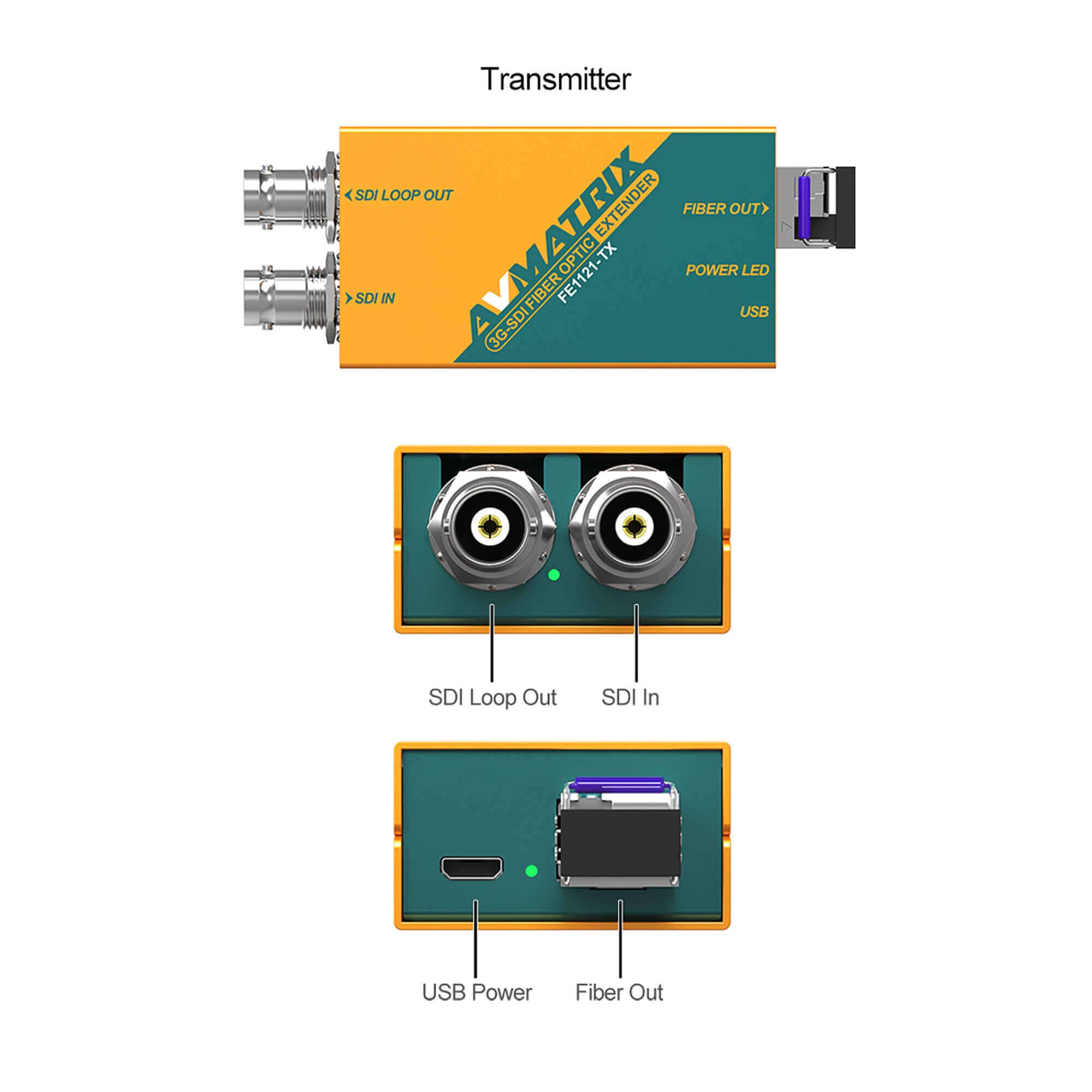

Видеовходы:
SD/HD/3G-SDI (75Ω BNC) ×1
Оптический вход приемника SFP модуль с LC разъемом х1

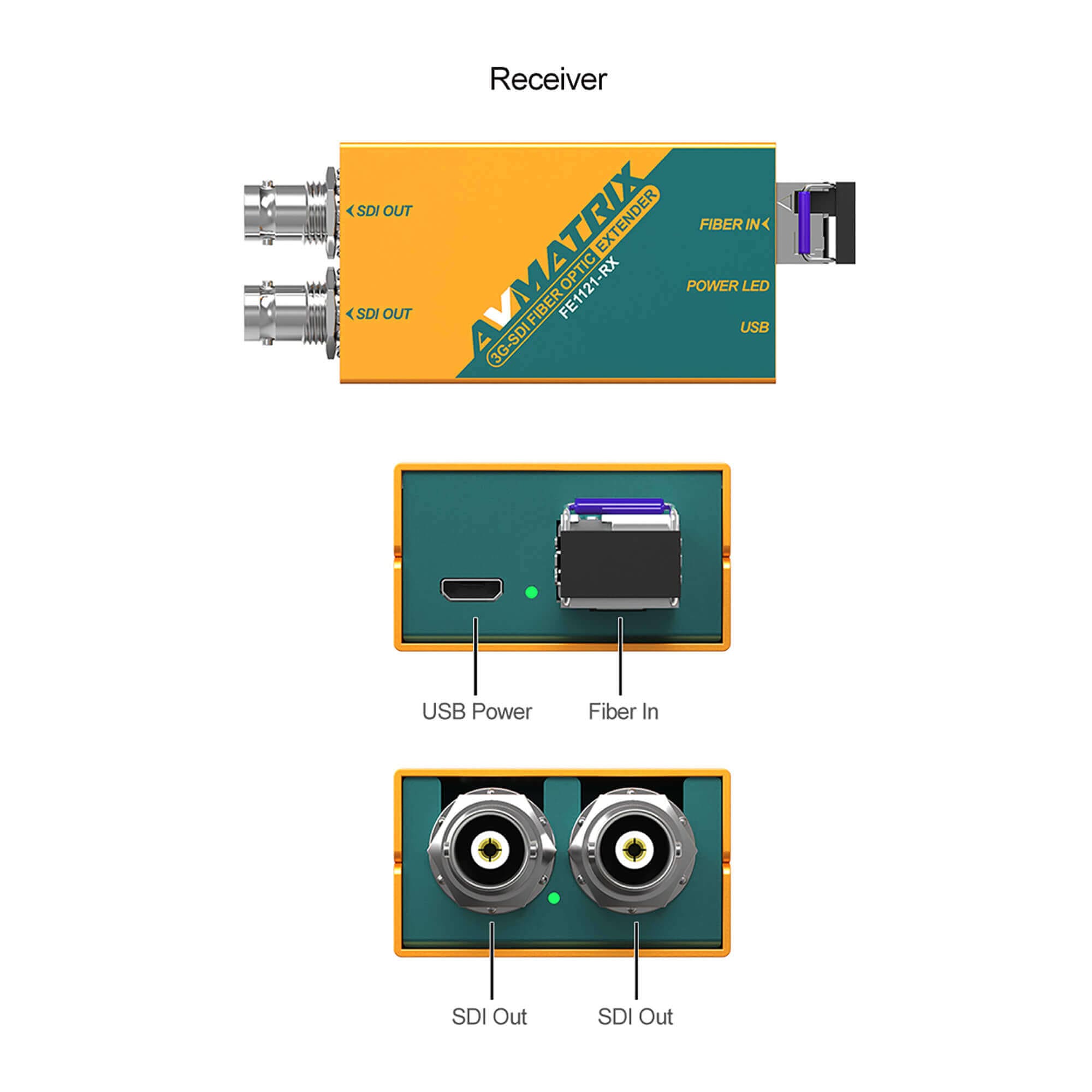

Видеовыходы:
Проходной SDI выход передатчика SD/HD/3G-SDI (75Ω BNC) х1
Оптический выход передатчика SFP модуль с LC разъемом х1
Выход видео SDI приемника SD/HD/3G-SDI (75Ω BNC) х2
