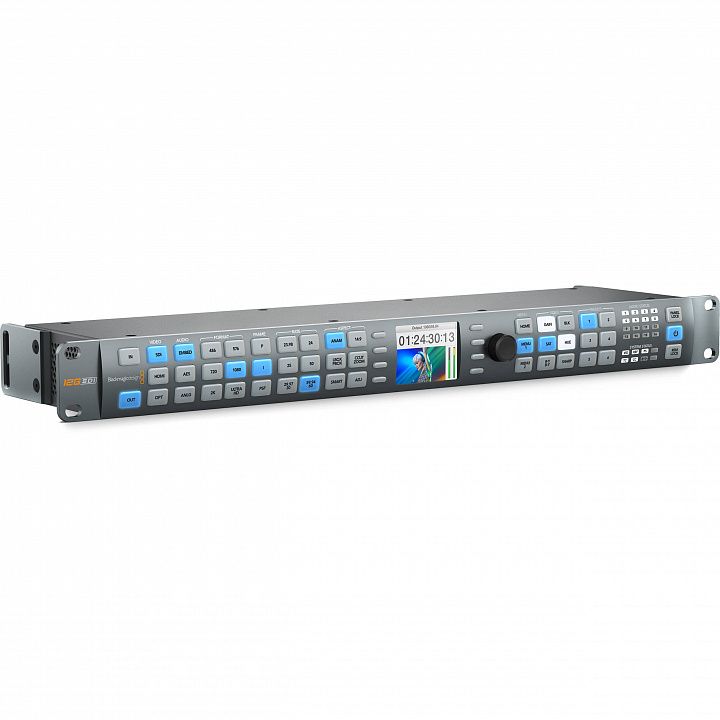

Видеопроцессор BLACKMAGIC DESIGN TERANEX AV
Видеопроцессор.
Все характеристики
Артикул:
DD0173-123659
Видеопроцессор BLACKMAGIC DESIGN TERANEX AV
Видеопроцессор.
Все характеристики
Нет в наличии
Характеристики
Описание
Характеристики
Видеовходы SDI
Один разъем BNC (ВХОД A) с возможностью автоматического переключения между SD, HD, 2K, 3G HD (Level A и Level B), 6G и 12G Ultra HD (10 бит). Один разъем BNC (ВХОД B) с возможностью автоматического переключения между SD, HD, 2K, 3G HD (Level A и Level B),
Сквозные видеовходы SDI
Один разъем BNC (сквозной ВХОД A) с регенерацией сигнала и возможностью автоматического переключения между SD, HD, 2K, 3G HD, 6G и 12G Ultra HD (10 бит). Один разъем BNC (сквозной ВХОД B) с регенерацией сигнала и возможностью автоматического переключения
Видеовыходы SDI
Один разъем BNC (ВЫХОД A) с возможностью автоматического переключения между SD, HD, 2K, 3G HD (Level A и Level B), 6G и 12G Ultra HD (10 бит). Один разъем BNC (ВЫХОД B) с возможностью автоматического переключения между SD, HD, 2K, 3G HD (Level A и Level B
Видеовыходы Quad SDI
Четыре разъема BNC (каналы A, B, C, D) — режимы 3G-SDI Quad Link или Quad HD Split для Ultra HD/50/59,94/60p (10 бит), 1.5G-SDI Quad HD Split для Ultra HD/23/24/25/29/30p (10 бит). При работе с другими форматами используются как дублирующие SDI-выходы
Видеовходы HDMI
Один разъем HDMI 2.0 типа A. Автоматический выбор YUV или RGB
Сквозной видеовход HDMI
Один разъем HDMI 2.0 типа A. Активный сквозной тракт
Видеовыходы HDMI
Один разъем HDMI 2.0 типа A. YUV или RGB с пользовательской настройкой
Ввод звука через SDI
16 встроенных каналов ( SD, HD, 3G HD, 2K и Ultra HD )
Вывод звука через SDI
16 встроенных каналов (SD, HD, 3G HD, 2K и Ultra HD)
Оптический видеовход
Один порт с возможностью автоматического переключения между SD, HD, 3G HD, 2K и Ultra HD (10 бит)
Оптический видеовыход
Один порт с возможностью автоматического переключения между SD, HD, 3G HD, 2K и Ultra HD (10 бит)
Ввод звука через оптический вход
16 каналов, встроенных в сигналы SD, HD, 3G HD, 2K и Ultra HD
Вывод звука через оптический выход
16 каналов, встроенных в сигналы SD, HD, 3G HD, 2K и Ultra HD
Ввод аналогового звука
2 х XLR – два канала балансного аналогового звука (совмещенный вход с поддержкой AES/EBU). 2 х RCA – два канала небалансного аналогового звука для работы с бытовой аппаратурой
Ввод цифрового AES/EBU-звука
Два разъема XLR - две пары (четыре канала) балансного цифрового звука 110 Ом (совмещенный вход с поддержкой аналогового аудио)
Интегрированная поддержка Dolby®
Поддержка Dolby® AC-3 во всех видах преобразования. Поддержка Dolby® E (кроме преобразования с изменением частоты кадров)
Скорость передачи данных
Разъемы SDI позволяют переключаться между SD, HD и Ultra HD. Поддержка 270 Мбит/с SD-SDI, 1,5 Гбит/с HD-SDI и 2K SDI, 3G HD, 6G и 12G Ultra HD
Синхровход
Один разъем BNC, Blackburst (SD) или Tri-level Sync (HD)
Синхровыход
Один разъем BNC — внутренний синхрогенератор для вывода Blackburst или Tri-level Sync при текущей кадровой частоте
Подключение к компьютеру
Один порт USB (тип С) для обновления программного обеспечения. Один порт RJ45 с поддержкой Gigabit Ethernet для дистанционного управления и настройки
Интерфейс процессора
Клавиши с подсветкой, светодиодные индикаторы состояния и ЖК-дисплей с удобным меню
Форматы SD
525i/59,94 NTSC, 625i/50 PAL
Форматы HD (1.5G-SDI)
720p/50/59,94/60, 1080p/23,98/24/25/29,97/30, 1080PsF/23,98/24/25/29,97/30, 1080i/50/59,94/60
Форматы HD (3G-SDI)
1080p/50/59,94/60 (Level A и Level B)
Форматы Ultra HD
2160p/23,98/24/25/29,97/30/50/59,94/60
Интерфейс SDI
В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M
Поддержка метаданных через SDI
Поддержка VITC/ATC, SMPTE 12M. Поддержка индексирования видео, включая WSS, RP186 и AFD, SMPTE 2016. Поддержка скрытых субтитров при преобразовании между стандартами 608 и 708 по SMPTE 334M
Дискретизация звука
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Цветовая субдискретизация
4:2:2
Цветовое разрешение
10 бит
Цветовое разрешение HDMI 4
2:2 10 бит
Обработка сигналов
Преобразование пропорций кадра
Преобразование изменяемых и фиксированных пропорций кадра в реальном времени
Обработка видео в режиме реального времени
Шумоподавление, определение и добавление либо удаление преобразования 3:2, определение перехода между сценами, цветокоррекция и управление параметрами
Обработка с малым значением задержки
При преобразовании некоторых форматов доступна обработка в режиме реального времени с задержкой не более двух кадров
Преобразование форматов
Повышающая, понижающая и перекрестная конверсия между SD, HD и Ultra HD в режиме реального времени
Преобразование цветового пространства
Аппаратное в режиме реального времени
Сохранение статичных изображений
Захват кадров из поступающего видео с сохранением во внутренней памяти или в буфере
Тестовые сигналы
Полосы SMPTE (75%), цветные полосы (75%), сетка, Multi-Burst, черный экран с выбором звукового тона и типа движения по горизонтали
Выбор выводимого изображения
Возможно переключение между входящим видео, черным экраном, статичным изображением и стоп-кадром. При переходе используется растворение через черный цвет, продолжительность от 0 до 5 секунд
Программное управление
В комплект поставки входит ПО Teranex Setup для изменения настроек (Windows 8.1, Windows 10 и Mac)
Обновление внутреннего ПО
Через порт USB типа С с помощью ПО Teranex Setup
Операционные системы
Mac 10.11 El Capitan, Mac 10.12 Sierra, Mac 10.13 High Sierra или более поздняя версия, Windows 8.1 или Windows 10
Питание
Один встроенный универсальный блок питания переменного тока с гнездом IEC C14. Требуется кабель IEC. 100-240 В, 50-60 Гц.:
Потребляемая мощность (в обычных условиях)
42 Вт
Описание
Видеопроцессор.
