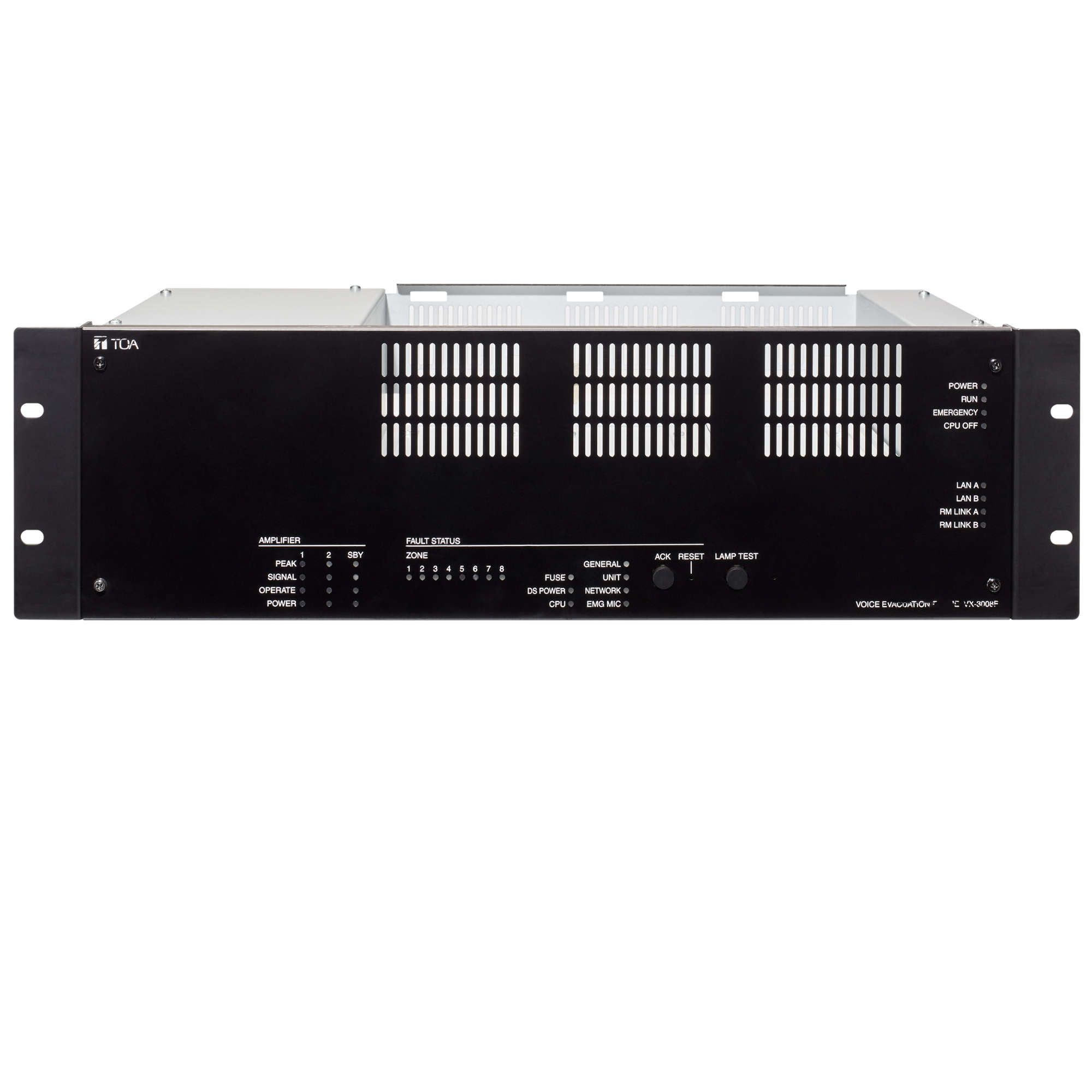

TOA VX-3008F – контроллер (рама) системы оповещения VX-3000, основной функцией которого является управление трансляцией в соответствии с установленной системой приоритетов.

Он предусматривает возможность размещения до 3 модулей УМ различной мощности, 1 из которых используется в качестве резервного. Усиленный сигнал выводится на 8 зон 100 В громкоговорителей.

Для каждого из входных / выходных каналов предусмотрены функции DSP (фильтры, эквалайзер, компрессор, задержка и др.), позволяющие задать индивидуальные акустические настройки.

Также блок предусматривает возможность последовательного подключения до 8 удаленных микрофонных консолей (2хRJ45), размещенных на удалении до 1200 м, и до 4 источников аналогового аудио сигнала (MIC/LNE), в том числе требующих подачи фантомного питания.

Коммутация с системой ОПС выполняется через дискретные входы/выходы, управление внешним оборудованием – через релейные выходы и выходы типа «открытый коллектор».

Связь между блоками системы поддерживается по сети Ethernet через основной и резервный порт RJ45, в случае отказа сети - через аналоговые порты.

Блок выпускается в металлическом RACK корпусе высотой 3 U и предполагает электропитание электропитание DC 31 В (20 - 33 В) от источников аварийного питания VX-3000DS (72,5А) или VX-3150DS (25А).

Особенности:

Установка до 3-х модулей усилителей мощности (2 основных и 1 резервный);
8 выходов 100 В для выдачи усиленного сигнала на линии громкоговорителей;
Подключение до 8 микрофонных консолей (2 порта RJ45), 2 из которых могут быть аварийными;
Протяженность линии связи с микрофонными консолями до 1200 м;
Поддержка TCP, UDP, ARP, ICMP, RTP, IGMP, FTP, HTTP;
Функция цифровой обработки сигнала для соответствующей акустической настройки входных / выходных сигналов;
Функция автоматического подавления обратной связи;
Функция VOX для запуска / остановки трансляции по звуковому триггеру
Функция ANC для контроля уровня сторонних шумов;
Фстроенный таймер для управления трансляцией по времени;
4 балансных аудио входа (MIC/LNE) с функцией подачи фантомного питания;
Дискретные входы / выходы (16 + 2) для коммутации с оборудованием ОПС;
Силовые релейные выходы (8) для управления внешним оборудованием;
Управляющие выходы (8 + 3) типа «открытый коллектор»;
Резервирование рабочих сетей Ethernet, цифровых линий управления, линий связи микрофонных консолей;
Система контроля целостности линий громкоговорителей;
Информативная LED индикация;
Электропитание DC 31 В (20 - 33 В) от источников аварийного питания VX-3000DS (72,5А) или VX-3150DS (25А);
Минимальное энергопотребление;
Металлический RACK корпус высотой 3 U.

Комплектация:

Крепеж в стойку 2 шт., установлен на блок
Винты 4 шт.
Съемная клеммная колодка (2 pins) 6 шт.
Съемная клеммная колодка (4 pins) 1 шт.
Съемная клеммная колодка (6 pins) 2 шт.
Съемная клеммная колодка (12 pins) 2 шт.
Съемная клеммная колодка (17 pins) 1 шт.
CD (конфигуратор) 1 шт.
Зажимное ферритовое кольцо 2 шт.
